HI-TOP厂家直销 通讯网关Modbus TCP转Profinet协议转换网关工业级 HT3S-PNS-MTP

Modbus TCP转Profinet协议转换网关工业级 HT3S-PNS-MTP

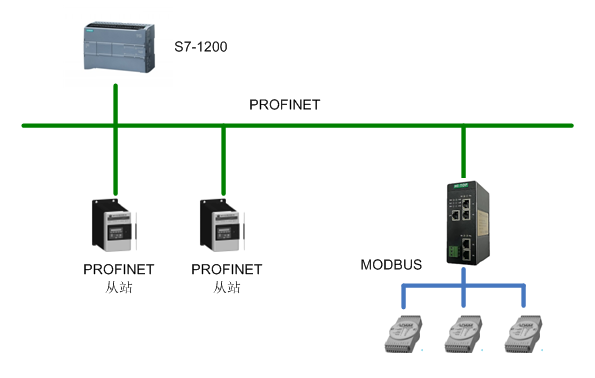

HT3S-PNS-MTP是一款ProfiNet从站功能的通讯网关。该产品主要功能是将各种MODBUS-TCP设备接入到ProfiNet网络中。

本网关连接到ProfiNet总线中作为从站使用，连接到MODBUS-TCP总线中作为主站（客户端）或从站（服务器）使用。

ProfiNet技术参数

● 网关作为ProfiNet网络的Device设备（即从站），带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

● 适应ProfiNet V2.3协议，采用实时（RT）通讯功能，符合： GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》，IEC 61158-5-10：2007，IDT。

● 支持的数据长度：输入≤1400 字节，输出≤1400 字节，输入+输出≤2800 字节。

● 支持的插槽数量：62条。

● MODBUS作为主站或从站时，使用不同的GSD文件。

MODBUS-TCP技术参数

● 网关的MODBUS接口可通过拨码选择作为主站（客户端）或从站（服务器），两种工作方式二选一工作。

● 网关作为MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

● 网关作为MODBUS 主站，可以开通8个通道，连接8个MODBUS从站。从站站号1~8，对应端口号10001~10008，端口号可以通过软件进行更。

● 网关作为MODBUS 从站，支持02H、04H、0FH、10H号功能。

● 网关作为MODBUS 从站，端口号支持501~504。

电气参数

◆ 电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE

◆ 工作环境：-40～85℃，湿度≤95%

◆ 外形尺寸：50mm（宽）×126mm（高）×92mm（厚）

◆ 防护等级：IP20

◆ 安装方式：35mm导轨

◆ 重量：500g

对于有特殊定制要求的客户可以根据客户产品所处行业、所使用产品、以及公司特殊要求，而提供一些定制、贴牌服务。一旦定制成功，则提供终身技术服务。

以上产品均得到过现场案例成功应用，请放心使用!
